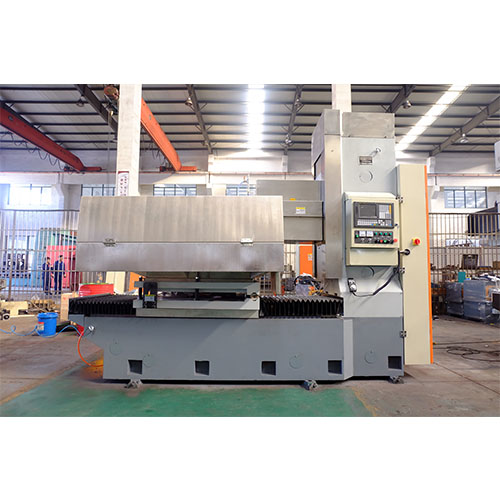

SKM73200臥軸式圓臺平面磨床是我公司吸收國內外高精磨床結構與制造技術開發出的新型臥軸圓臺平面磨床。
工作圓臺直徑ф2050mm，采用工作臺在床身上變頻旋轉，拖板沿水平往復移動，磨頭沿拖板垂直移動進給的布局型式。
磨頭主軸軸承采用精密滾動軸承，剛性好、精度高。
床身、立柱上布局直線導軌副和滾珠傳動單元，采用準確定位伺服電機驅動。
整體結構穩重(zhong)緊湊、精度高、性能可(ke)靠(kao)、制(zhi)造工藝好(hao)，操(cao)作(zuo)方便。
18072822299
適(shi)用·范圍(wei)
● 采用砂(sha)輪(lun)周邊磨削，工件(jian)上下兩(liang)平面均可獲得高(gao)精度(du)平行度(du)、尺寸(cun)精度(du)和(he)工件(jian)表面粗糙(cao)度(du)。
● 適合(he)圓(yuan)臺平面(mian)磨(mo)削，本機主(zhu)要磨(mo)削直徑φ2050范圍內的圓(yuan)形端面(mian)、平面(mian)加(jia)工件（根據需要可定制)。
● 適(shi)用(yong)磨削環形零(ling)件，適(shi)用(yong)于鋸片(pian)廠(chang)、軸(zhou)承(cheng)廠(chang)、汽配廠(chang)、陶瓷(ci)密封件廠(chang)、摩擦片(pian)廠(chang)、活塞廠(chang)、發動機廠(chang)、工(gong)具廠(chang)和(he)一般機械(xie)廠(chang)的產(chan)品車間(jian)(jian)和(he)工(gong)具車間(jian)(jian)，磨削加工(gong)精(jing)密零(ling)件。
產品·特點
磨頭結構
磨頭采用(yong)(yong)靜壓(ya)結構，克服了(le)(le)軸(zhou)(zhou)承(cheng)啟(qi)動和(he)停(ting)止時出現的(de)干摩(mo)擦造成的(de)軸(zhou)(zhou)與軸(zhou)(zhou)承(cheng)磨損(sun)現象(xiang)，提(ti)(ti)高(gao)了(le)(le)主軸(zhou)(zhou)的(de)使用(yong)(yong)壽(shou)命(ming)及精度(du)保持性(xing)；當主軸(zhou)(zhou)啟(qi)動后，依靠淺腔階(jie)梯效應(ying)形成較大的(de)動壓(ya)承(cheng)載力，大大地(di)提(ti)(ti)高(gao)了(le)(le)主軸(zhou)(zhou)剛度(du)；高(gao)壓(ya)油膜的(de)均化作(zuo)用(yong)(yong)和(he)良好和(he)抗振性(xing)保證(zheng)了(le)(le)主軸(zhou)(zhou)具有很高(gao)的(de)旋轉精度(du)和(he)運轉平穩性(xing)。（11）KW電(dian)機(ji)驅動，最高(gao)轉速(su)1450rpm。設(she)備采用(yong)(yong)高(gao)速(su)（CBN）砂(sha)輪(lun)加工兩端(duan)面，提(ti)(ti)高(gao)端(duan)面光潔度(du)。（砂(sha)輪(lun)可根據用(yong)(yong)戶需求定(ding)制）
機床重要零部件
機(ji)床重要零部件(jian)，均采(cai)用品牌(pai)廠(chang)家產品，質(zhi)量可靠，易于維護。如(ru)導軌用德國力士樂品牌(pai)，臺灣絲桿，進口電器，海利普(pu)變(bian)頻(pin)器等等。
鑄件材料
鑄(zhu)件采用375HT材料，材質(zhi)好，強(qiang)度高(gao)，床身立(li)柱均采用二次回火處(chu)理，消(xiao)除內應(ying)力，延長機床壽命(ming)，以確(que)保高(gao)精度，高(gao)剛性，延長機床壽命(ming)。
床身立柱
床身立柱均用進口加(jia)工(gong)中心和進口龍門加(jia)工(gong)中心加(jia)工(gong)，高精的(de)加(jia)工(gong)設備和加(jia)工(gong)工(gong)藝保證(zheng)了精度。
電氣采用獨立電柜
電(dian)(dian)氣采(cai)用獨(du)立電(dian)(dian)柜，獨(du)立操縱臺，自(zi)主研發的數控(kong)系統控(kong)制，可實現(xian)自(zi)動(dong)(dong)(dong)控(kong)制，自(zi)動(dong)(dong)(dong)完成循環磨削，自(zi)動(dong)(dong)(dong)檢(jian)測對刀，自(zi)動(dong)(dong)(dong)分(fen)辨、自(zi)動(dong)(dong)(dong)補償，操作(zuo)簡(jian)單(dan)方便(bian)。
裝置結構
橫向進給(gei)及垂直進給(gei)裝置(zhi)，由伺服電機(ji)（≥10N.m）、減速機(ji)構、滾珠絲(si)杠、直線導軌。其中垂直軸有(you)制動或自鎖裝置(zhi)，并配(pei)有(you)光柵尺絕對坐標定位。
設置潤滑點
磨床各導軌處均設置(zhi)潤滑(hua)點(dian)，由電(dian)動潤滑(hua)泵進行潤滑(hua)。為工(gong)作臺配備獨立供油箱(xiang)，進、回管路通(tong)過拖鏈合理布局。
芯線圈設計

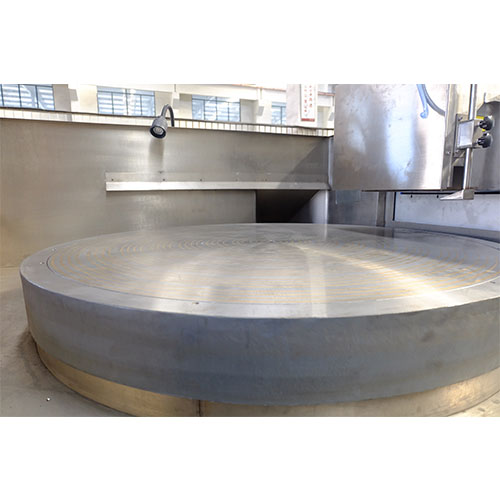

電(dian)磁(ci)吸盤(pan)采用銅芯線圈設(she)(she)計，表面花(hua)盤(pan)采用同心圓(yuan)并割花(hua)設(she)(she)計，客(ke)戶也可(ke)(ke)定制(zhi)花(hua)盤(pan)。表面磁(ci)力(li)均勻，并配(pei)備了自動充退磁(ci)裝置，具有磁(ci)力(li)可(ke)(ke)調(diao)、失磁(ci)保護等功(gong)能。
不變形，精度高
加工(gong)產品不變形，精(jing)度高(gao)，工(gong)件(jian)厚度差(cha)距保持在 0.01mm以內，具(ju)體詳見產品參數表(biao)。
技術·規(gui)格(ge)
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM73200 | SKM73200 | SKM73200 | SKM73200 |
| 工作臺直徑（mm） | Φ2050 | Φ2050 | Φ2050 | Φ2050 |
| Diameter Of Work Table（mm） | ||||
| 磨削工件最大尺寸 | Φ2050*100 | Φ2050*100 | Φ2050*100 | Φ2050*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺轉速（rpm） | 0~100 | 0~100 | 0~100 | 0~100 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺最大承重（kg） | 1200 | 1200 | 1200 | 1200 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托板往復速度X軸(m/s) | 0~3 | 0~3 | 0~3 | 0~3 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板往復行程（mm） | 1100 | 1100 | 1100 | 1100 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪主軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸定心錐面跳動（mm） | 0.003 | 0.003 | 0.002 | 0.002 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪尺寸（mm） | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快速升降(mm/min) | 150 | 150 | 150 | 150 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進給最小進給量（mm） | 0.001 | 0.001 | 0.001 | 0.001 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平面度（mm） | 0.01/1000 | 0.01/1000 | 0.01/1000 | 0.01/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺端面跳動（mm） | 0.02 | 0.02 | 0.01 | 0.01 |
| End Face Runout Of Work Table （mm） | ||||
| 工作臺電機功率(kw) | 11 | 11 | 11 | 11 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主軸電機功率(kw) | 30-4 | 30-2 | 30-4 | 30-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂直升降伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺往復伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵電機功率 | 400 | 400 | 400 | 400 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈重(kg) | 32000 | 32000 | 32000 | 32000 |
| Net Weight(kg) |
