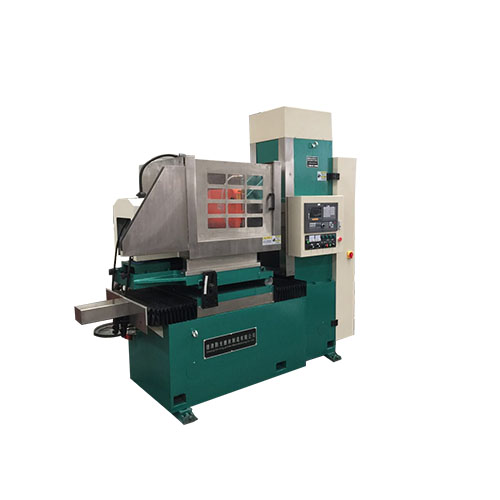

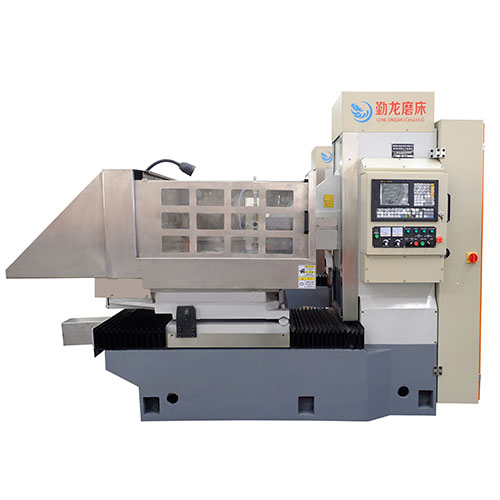

SKM73100臥(wo)軸式圓臺平面(mian)磨床(chuang)是我(wo)公司吸(xi)收國內(nei)外(wai)高精(jing)磨床(chuang)結構(gou)與制造技術(shu)開發出的新型(xing)臥(wo)軸圓臺平面(mian)磨床(chuang)。
工(gong)作圓臺直徑(jing)ф1050mm，采用(yong)工(gong)作臺在床身上變頻旋轉，拖板沿水平往復(fu)移動，磨頭(tou)沿拖板垂直移動進給的布(bu)局(ju)型式。
磨(mo)頭主軸(zhou)(zhou)軸(zhou)(zhou)承采用精密滾動軸(zhou)(zhou)承，剛性好、精度高。
床(chuang)身、立柱上布局直線導軌副和(he)滾珠傳動(dong)單(dan)元(yuan)，采(cai)用準(zhun)確定位伺服電機驅動(dong)。
整體結構穩重緊湊(cou)、精度高、性能可靠、制(zhi)造(zao)工藝好，操作方便(bian)。
18072822299
適用·范圍
● 采用(yong)砂輪周邊磨(mo)削(xue)，工件上下兩平面均可(ke)獲得(de)高(gao)精度平行(xing)度、尺(chi)寸精度和工件表(biao)面粗糙(cao)度。
● 適(shi)合圓(yuan)臺平面(mian)磨削，本(ben)機主(zhu)要磨削直徑φ1050范圍內的圓(yuan)形端面(mian)、平面(mian)加(jia)工件（根據需(xu)要可定制)。
● 適(shi)用磨削環(huan)形(xing)零(ling)件(jian)，適(shi)用于鋸(ju)片廠(chang)、軸承廠(chang)、汽配廠(chang)、陶瓷密(mi)封件(jian)廠(chang)、摩擦片廠(chang)、活塞廠(chang)、發(fa)動機(ji)廠(chang)、工具(ju)廠(chang)和(he)一般機(ji)械廠(chang)的產品(pin)車間和(he)工具(ju)車間，磨削加工精密(mi)零(ling)件(jian)。
產品·特點(dian)
磨頭結構
磨(mo)頭采(cai)用(yong)靜壓結構，克服了軸承(cheng)啟動(dong)和停止時(shi)出(chu)現的(de)(de)干摩擦造成的(de)(de)軸與軸承(cheng)磨(mo)損現象，提(ti)高(gao)了主(zhu)(zhu)軸的(de)(de)使(shi)用(yong)壽命(ming)及(ji)精度(du)保持性；當主(zhu)(zhu)軸啟動(dong)后，依靠淺腔階梯(ti)效(xiao)應形成較大(da)(da)的(de)(de)動(dong)壓承(cheng)載力，大(da)(da)大(da)(da)地提(ti)高(gao)了主(zhu)(zhu)軸剛度(du)；高(gao)壓油膜的(de)(de)均化作用(yong)和良好(hao)和抗振性保證(zheng)了主(zhu)(zhu)軸具有(you)很高(gao)的(de)(de)旋(xuan)轉(zhuan)精度(du)和運轉(zhuan)平(ping)穩性。（11）KW電機驅動(dong)，最高(gao)轉(zhuan)速1450rpm。設備采(cai)用(yong)高(gao)速（CBN）砂輪(lun)加工兩端面，提(ti)高(gao)端面光潔度(du)。（砂輪(lun)可根據用(yong)戶需(xu)求(qiu)定(ding)制）
機床重要零部件
均采(cai)用(yong)品(pin)牌(pai)廠家產品(pin)，質量可靠，易于維護。如導(dao)軌(gui)用(yong)德國力(li)士樂(le)品(pin)牌(pai)，臺灣絲桿(gan)，進(jin)口電器，海利(li)普變頻器等(deng)等(deng)。
鑄件材料
鑄件采(cai)(cai)用(yong)375HT材料，材質好，強(qiang)度高(gao)，床身(shen)立柱均采(cai)(cai)用(yong)二次回火(huo)處理，消除內應力，延長(chang)機床壽命，以(yi)確保高(gao)精度，高(gao)剛(gang)性，延長(chang)機床壽命。
床身立柱
床(chuang)身立柱均(jun)用進口加(jia)工(gong)(gong)中(zhong)心(xin)和進口龍(long)門加(jia)工(gong)(gong)中(zhong)心(xin)加(jia)工(gong)(gong)，高精的加(jia)工(gong)(gong)設備和加(jia)工(gong)(gong)工(gong)(gong)藝保證了精度。
電氣采用獨立電柜
電氣采用(yong)獨立電柜，獨立操縱(zong)臺，自(zi)(zi)主研發的數(shu)控系統控制，可實現自(zi)(zi)動(dong)控制，自(zi)(zi)動(dong)完成(cheng)循環磨(mo)削，自(zi)(zi)動(dong)檢(jian)測對刀，自(zi)(zi)動(dong)分辨、自(zi)(zi)動(dong)補償，操作(zuo)簡(jian)單方便。
裝置結構
橫向進給(gei)及垂(chui)直進給(gei)裝置，由伺服電機(ji)(ji)（≥10N.m）、減速(su)機(ji)(ji)構、滾珠絲杠、直線導(dao)軌。其中垂(chui)直軸有制動或自(zi)鎖(suo)裝置，并配有光柵尺絕對坐標定(ding)位。
設置潤滑點
磨床各導軌處均設置潤(run)滑(hua)點，由電動潤(run)滑(hua)泵進行(xing)潤(run)滑(hua)。為工(gong)作臺配備獨立供油(you)箱(xiang)，進、回管(guan)路通(tong)過拖鏈合(he)理(li)布局。
芯線圈設計
電磁(ci)(ci)吸盤(pan)采(cai)用(yong)銅芯(xin)線(xian)圈(quan)設計(ji)，表面花(hua)盤(pan)采(cai)用(yong)同心圓并割花(hua)設計(ji)，客(ke)戶也可定制花(hua)盤(pan)。表面磁(ci)(ci)力均(jun)勻(yun)，并配備(bei)了自動充退磁(ci)(ci)裝置，具有磁(ci)(ci)力可調、失磁(ci)(ci)保(bao)護等(deng)功能。
不變形，精度高
加工產(chan)品不(bu)變形，精度高，工件厚度差距保持在 0.01mm以內，具體(ti)詳見產(chan)品參數表(biao)。
技術·規格
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM73100 | SSKM73100 | SKMG73100 | SSKMG73100 |
| 工作臺直徑（mm） | Φ1050 | Φ1050 | Φ1050 | Φ1050 |
| Diameter Of Work Table（mm） | ||||
| 磨(mo)削工件最大尺寸 | Φ1050*100 | Φ1050*100 | Φ1050*100 | Φ1050*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工(gong)作臺轉速（rpm） | 0～150 | 0～150 | 0～150 | 0～150 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺(tai)最大承重（kg） | 450 | 450 | 450 | 450 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托板往復速度X軸(m/s) | 0-3 | 0-3 | 0-3 | 0-3 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板往復行程(cheng)（mm） | 550 | 550 | 550 | 550 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪主軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸(zhou)定(ding)心錐(zhui)面跳(tiao)動（mm） | 0.003 | 0.003 | 0.003 | 0.003 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪尺(chi)寸（mm） | Φ450x50xΦ203 | Φ450x50xΦ203 | Φ450x50xΦ203 | Φ450x50xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快(kuai)速升降(mm/min) | 200 | 200 | 200 | 200 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進給(gei)最小進給(gei)量（mm） | 0.002 | 0.002 | 0.002 | 0.002 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平面度（mm） | 0.005/1000 | 0.005/1000 | 0.003/1000 | 0.003/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工(gong)作臺端(duan)面跳(tiao)動（mm） | 0.01 | 0.01 | 0.005 | 0.005 |
| End Face Runout Of Work Table （mm） | ||||
| 工(gong)作臺電(dian)機(ji)功率(kw) | 5.5 | 5.5 | 5.5 | 5.5 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主(zhu)軸(zhou)電機功率(lv)(kw) | 15-4 | 15-2 | 15-4 | 15-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂直升降伺服(fu)電機(n.m) | 伺服15N.m | 伺服15N.m | 伺服15N.m | 伺服15N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作(zuo)臺往復伺服電機(n.m) | 伺服15N.m | 伺服15N.m | 伺服15N.m | 伺服15N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵(beng)電機功率 | 250 | 250 | 250 | 250 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈(jing)重(kg) | 9500 | 9500 | 9500 | 9500 |
| Net Weight(kg) |
